1、 尺寸要求
线体外型尺寸约: 2.8x1.6x1.6（长*宽*高）
2、技术参数
（1）设计要求： 设备效率：1800 PCS/H（实际产出以员工效率为准）

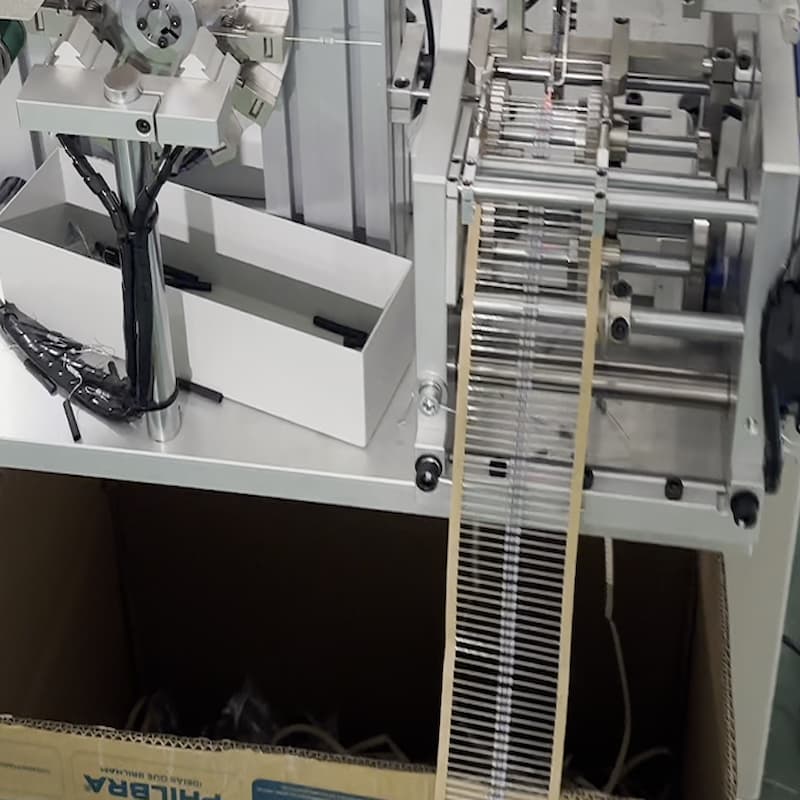

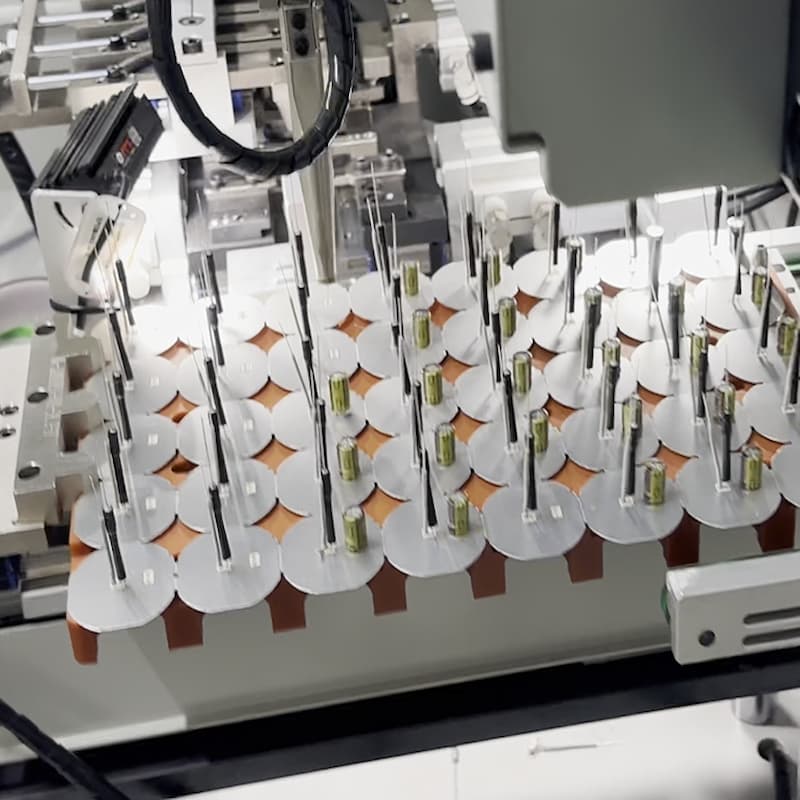

（2）工艺流程：启动设备→人工将光源板放于设备上板机构上→设备将光源板自动传送至插件区域→编带电阻自动裁切并送到预插机构上→整卷侧线自动剥削、裁切并送到预插机构上→夹爪将电阻/侧线自动插到光源板上→插好传送到下个区域进行自动插电解→电解自动切引脚并且识别正负极→自动插电解到光源板→自动下料
（3）该设备用于：整版光源板自动插件（适用于：电解、侧线、编带电阻产品）。

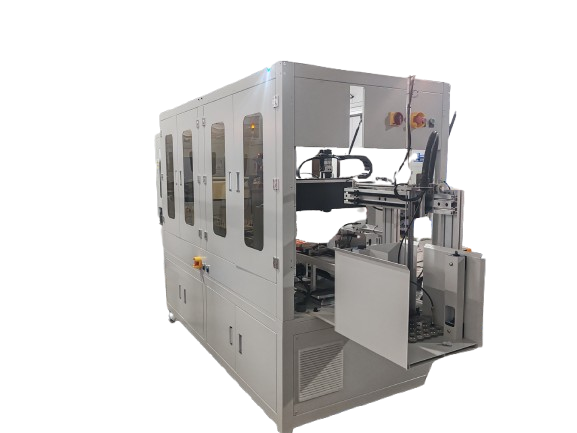

设备描述：本设备主要用于光源板自动插电阻（编带）、自动插电解、自动剥侧线插线等功能。
具体结构见附图（一）、说明（二）、物料要求（三）。
（一）、设备布局图
（二）、说明
|
序号 |
工序名称 |
操作人数 |
说明 |
|
1 |
人工摆好整板光源板 |
0.5-1.0 |
人工将整板光源板装入上料机构 |
|
2 |
自动上光源板 |
0 |
设备自动将光源板装入定位工装板并进入插件区 |
|
3 |
自动插保阻、侧线、电解 |
0 |
自动插保阻、侧线、电解，同时进行 |
|
4 |
自动下料 |
0 |
自动下料 |
（三）、物料要求
1、保险：总长度小于：100mm。
2、线材为单股硬线，硬质 PVC 线皮，剥线长度小于 80mm，两端剥线长度小于 10mm
3、电解：引脚跨距 2.5/3.5mm，引脚长度：20-30mm
4、光源板：
光源板尺寸要求：
长：200-380MM
宽：170-280MM
