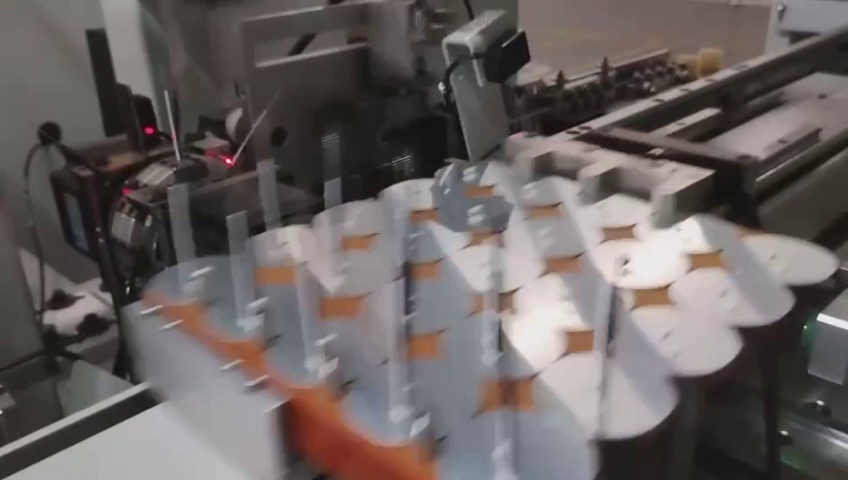

光源板全自动插件机（套管电阻）

一、工艺描述

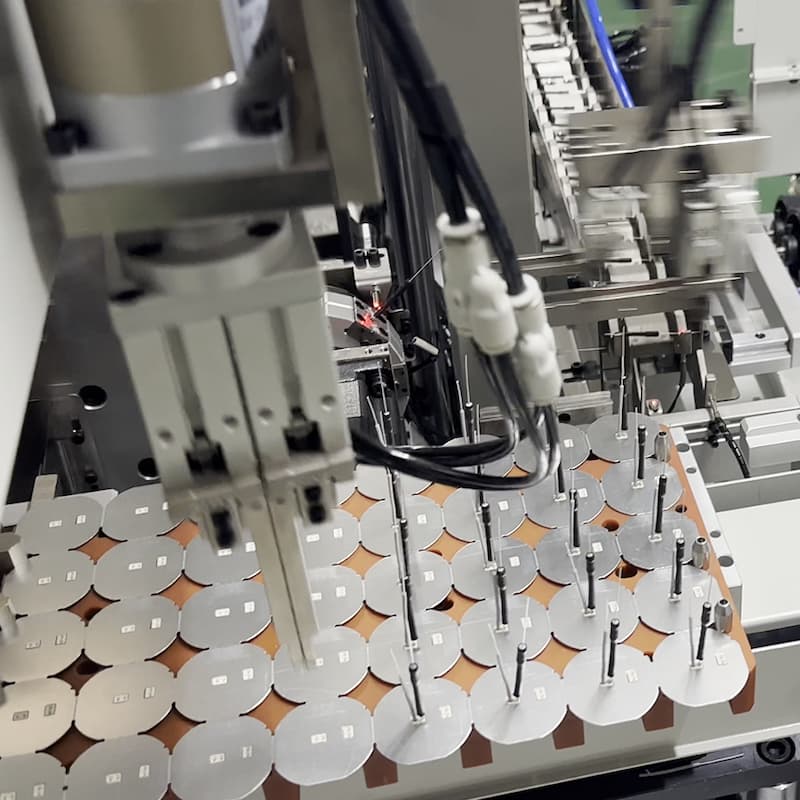

1）本设备完成自动上光源板、插保阻、插线、插电解，自动下料等工序。

2）工艺流程

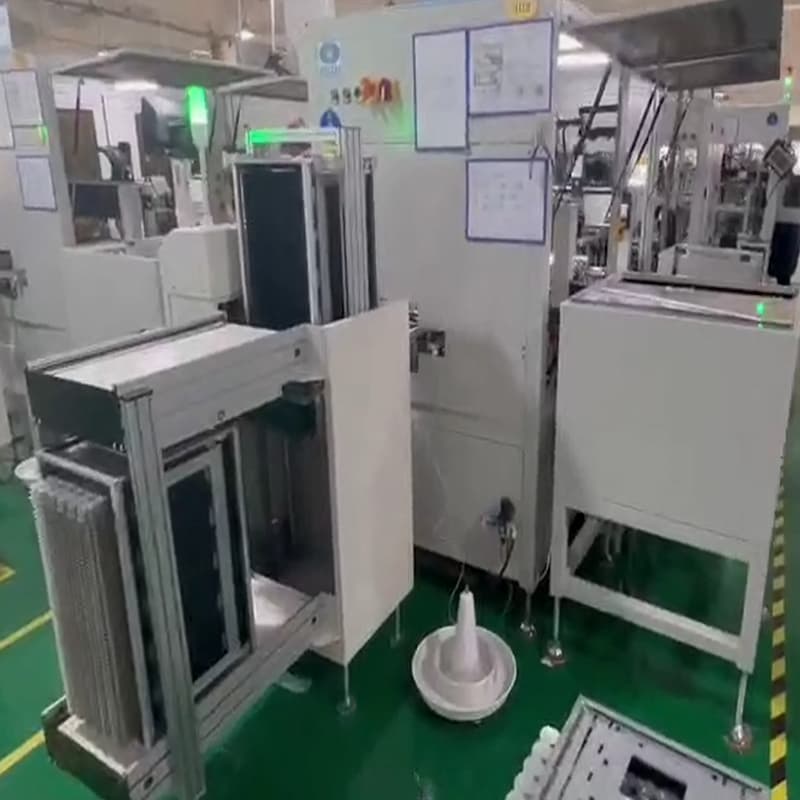

二、设备布局说明

三、设备配置

     1、主机 1台

     2、电解振动盘 1台

四、兼容性说明

   1、保险：总长度小于：100mm，热缩套管距离保险两端大于：7mm，电阻距离保险两端位置大于：15mm

2、线材为单股硬线，硬质 PVC 线皮，剥线长度小于 80mm，两端剥线长度小于 10mm

3、电解：引脚跨距 2.5mm，引脚长度：20-30mm

4、光源板尺寸：

长：280-380MM

宽：170-280MM

5、光源板端子布局要求

备注：端子按要求布局可减少插件手指模组移动距离，以及减少模组移动转向次 数，可有效提高插件效率

1) 下图虚线为插件手指张开方向让位

2) 两个端子X方向距离（端子边与边的距离）大于2mm,Y方向距离大于2 mm

3）图中X方向为光源板整板布局的短边，Y为长边方向

4）下图左边端子为插线端子，插线端子只能按图中所示采用左右布局。右边端子为电解端子，电解端子可在满足端子间距的情况下旋转任意角度，（插线端子的边居需大于3mm）

五、基本参数

1、工作效率：1800PCS/H

2、直通率：98%以上

3、操作人工：0.5-1人

4、额定输入功率：5KW

5、设备尺寸（mm）：

  1）线体：L=2400，W=1700，H=2200

六、基本配置表
