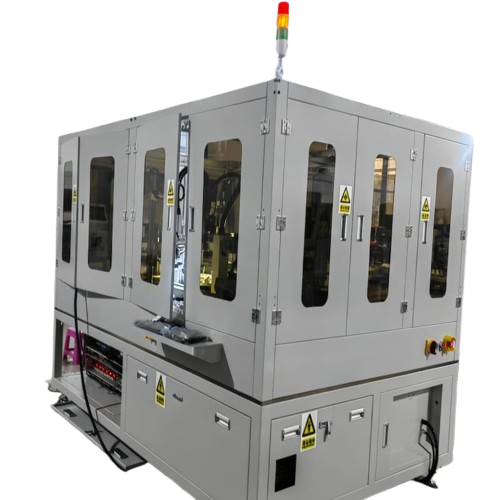

序号 |
工序 |
说明 |
操作人数 |
备注 |
|
1 |
标签机自动打印 |
自动打印机（ZEBRZ 105S） |
0 |
5 联贴标打印 |
|
2 |

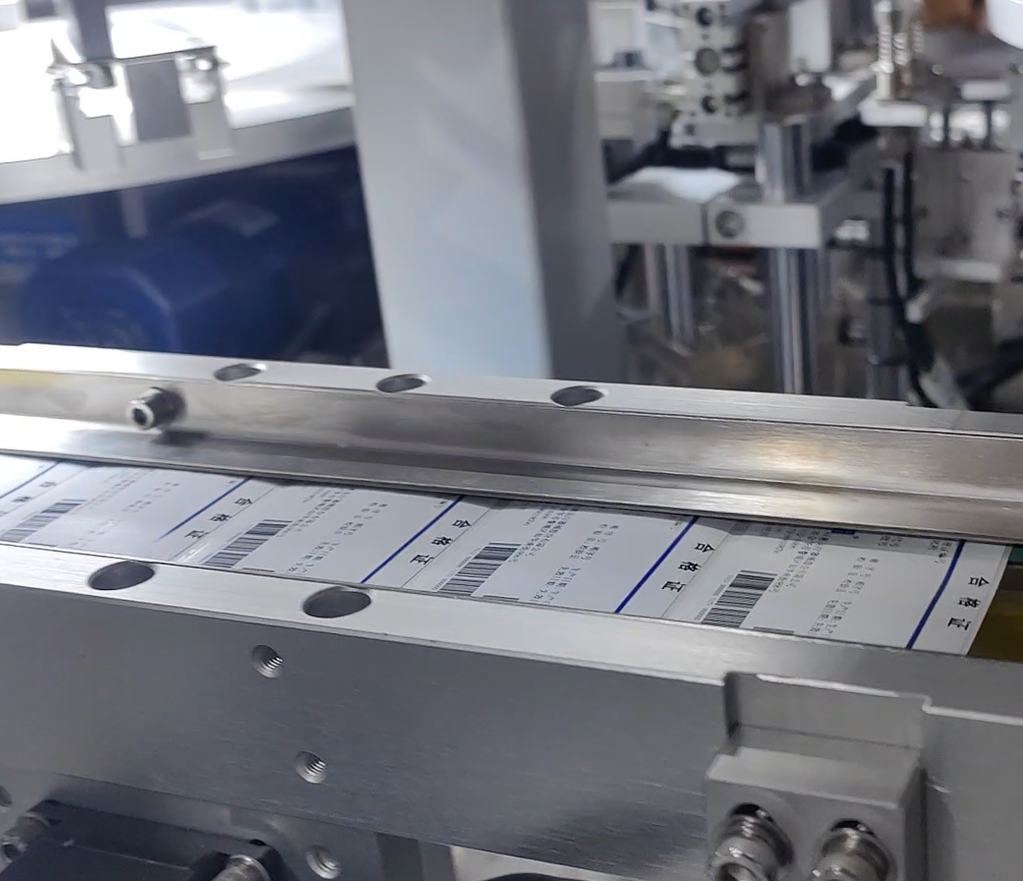

标签自动输送 |
标签自动输送到上料定位端 |
0 |
|
|
3 |

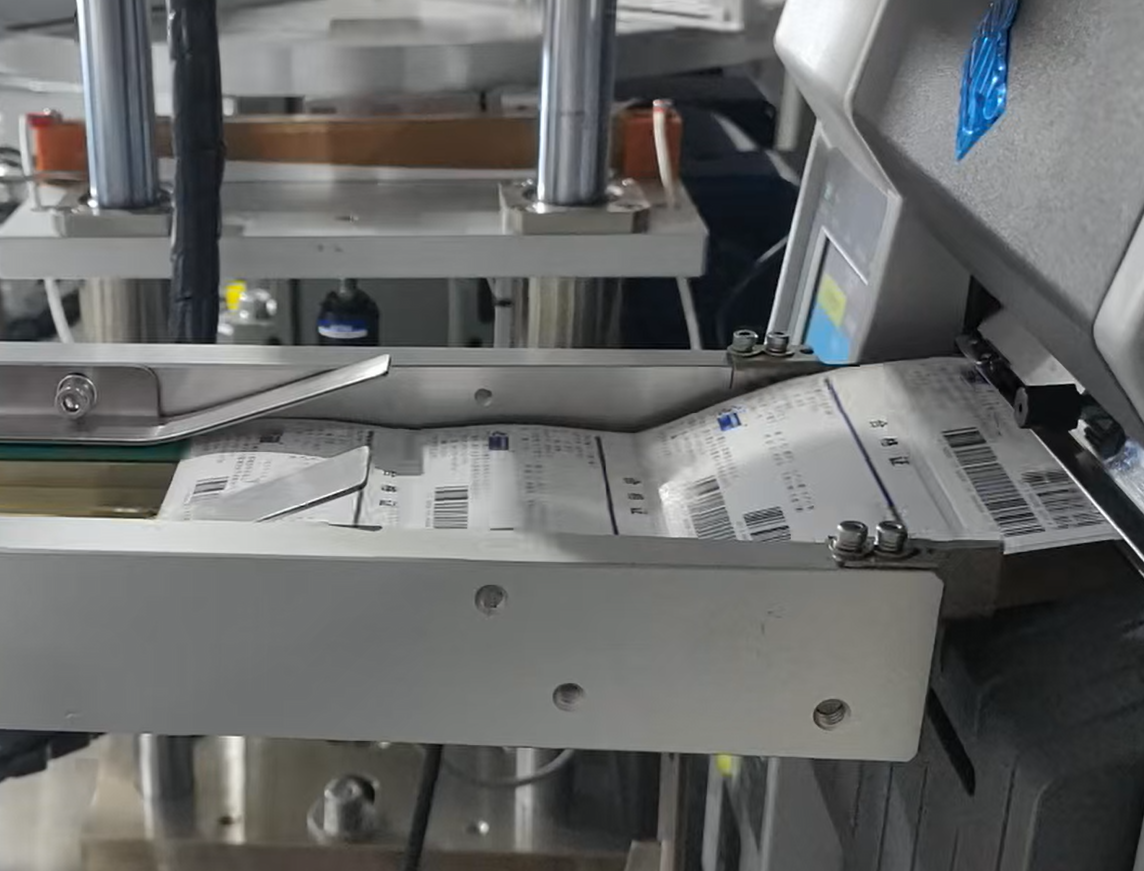

自动折叠标签 |
标签自动折叠，折叠完成两面均有标 签向外 |
0 |
|
|
4 |
标签机自动打印 |
自动打印机（ZEBRZ 105S） |
0 |
单张贴标打印 |
|
5 |
标签自动输送 |
标签自动输送到上料定位端 |
0 |
|
|
6 |
视觉检测 |
两套视觉系统分别扫描 Barcode，并判断两个标签定位端的标签时候一 致，不一致自动剔除并报警 |
0 |
双视觉检测 |
|
7 |

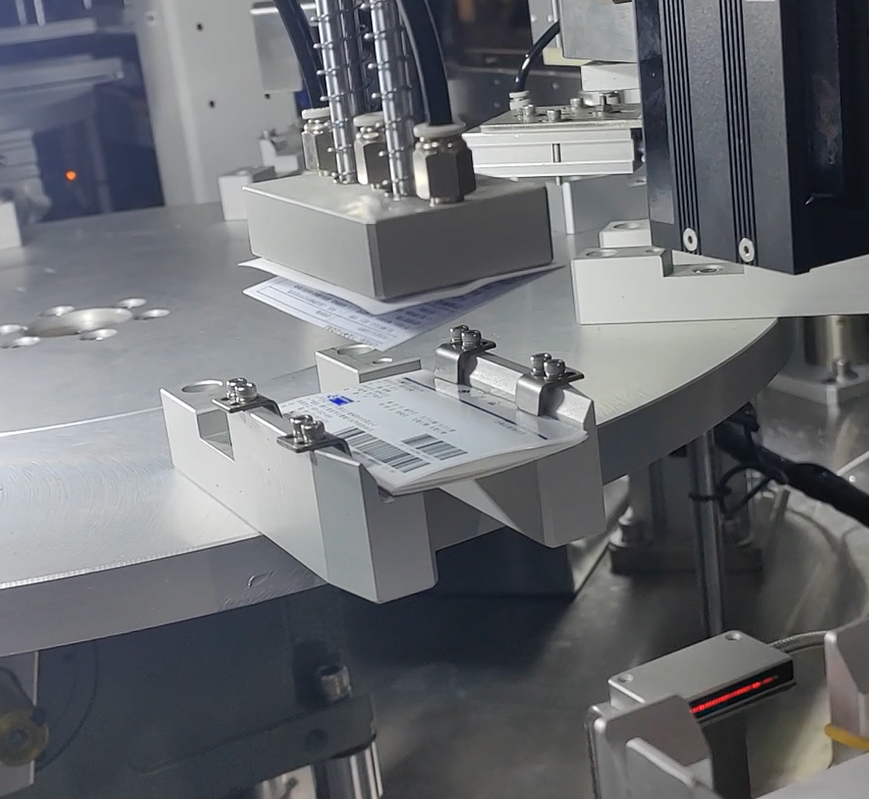

标签上料 |
机器人自动抓取两组一致的标签并放 到圆盘工装 |
0 |
4 轴-600 机器人 |
|
8 |

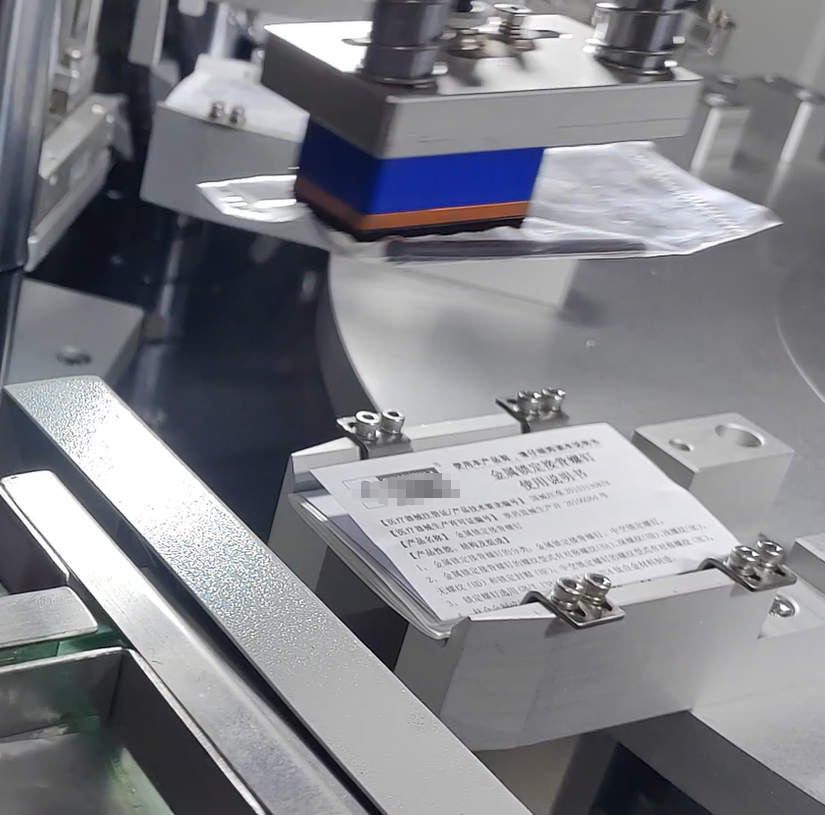

说明书自动上料 |
双垛式交替供料，配备自动升降机构供料，机械手自动吸取到圆盘工装 |
0.3 |
人工加料（每个料斗储料约 200 张） |
|
9 |
视觉检测 |
视觉检测工装内是否有说明书 |
0 |
|
|
10 |
链条线 |
输送螺丝包（每个链条储料仓约 5 个 螺丝，共 20 个料仓） |
0.3 |
人工加料 |
|
11 |
螺丝包自动上料 |
螺丝包自动上料 |
0 |
|
|
12 |
视觉检测 |
视觉检测工装内物料是否有螺丝 |
0 |
|
|
13 |

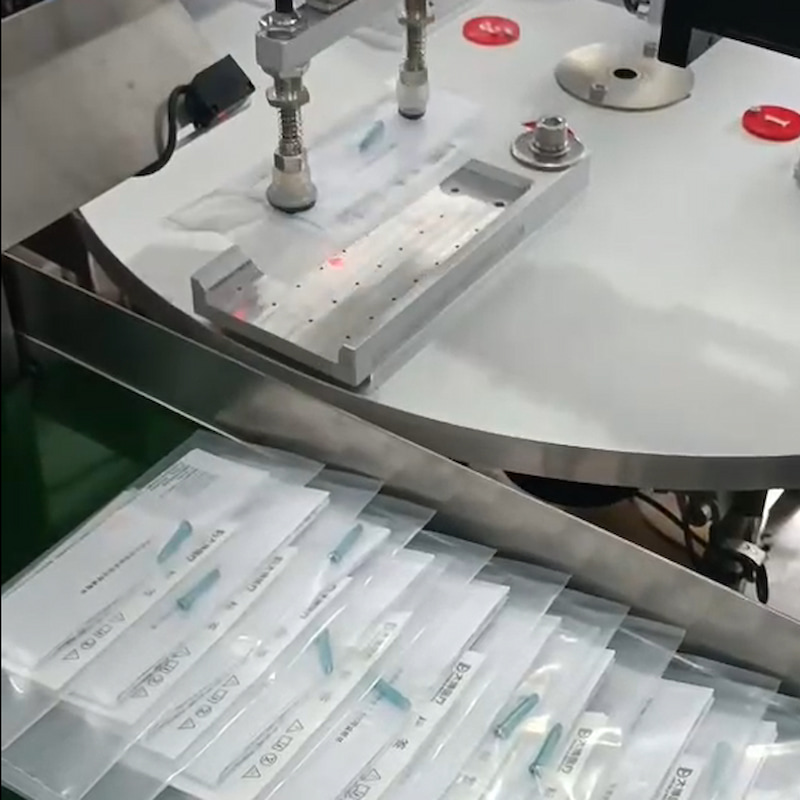

自动装袋 |
工装内 4 种配件通过机械手自动推入 包装袋 |
0 |
|
|
14 |

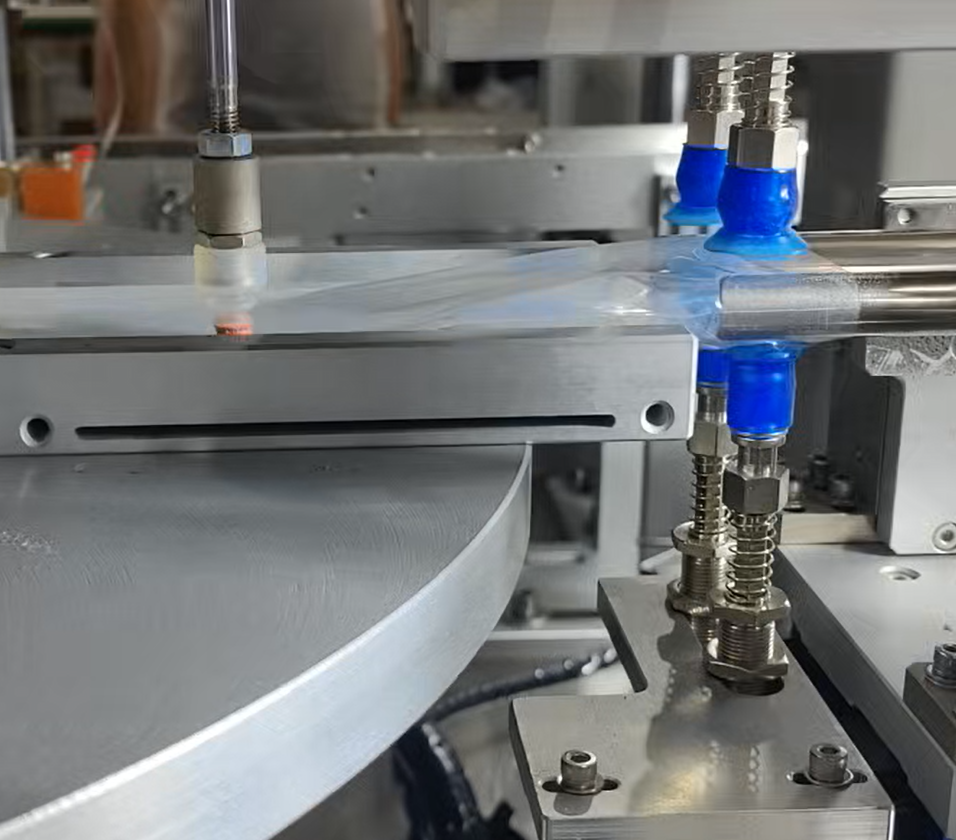

包装袋自动上料 |
双垛式交替供料，配备自动升降机构供料，机械手自动吸取到步进式输送 线 |
0.3 |
人工加料 （每个料斗储料约 300 张） |
|
15 |
自动封口 |
输送线自动输送到封口工站，自动封 口 |
0 |
|
|
16 |

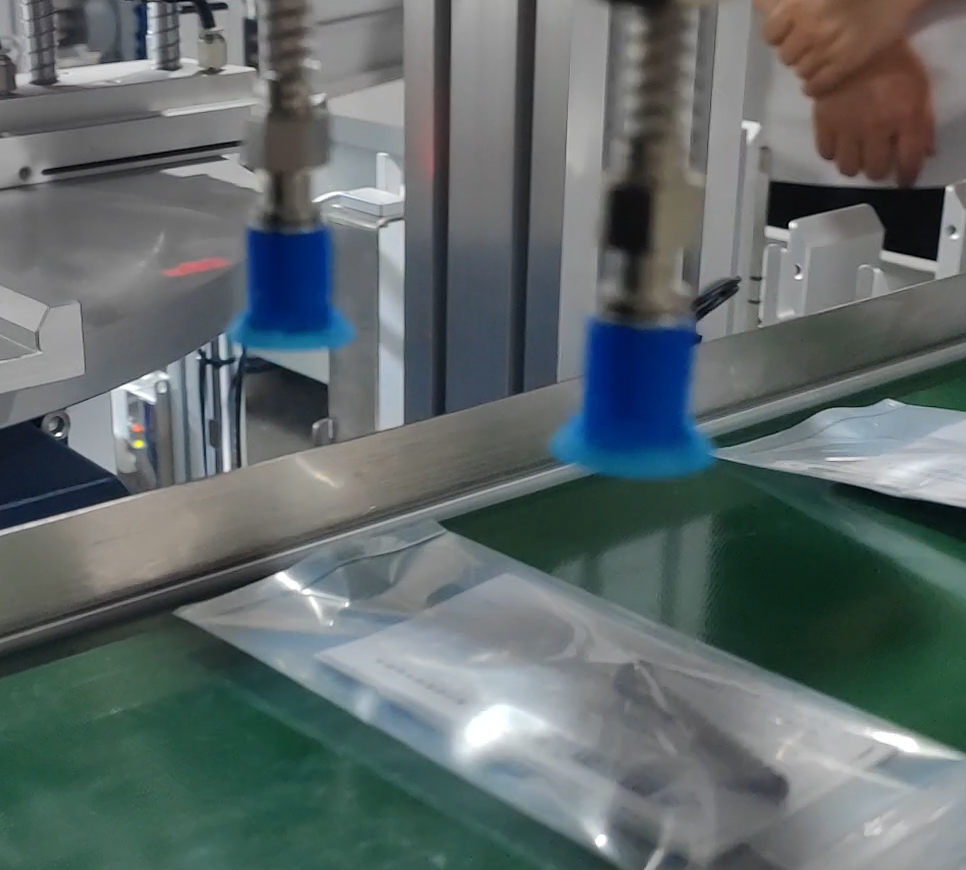

自动下料 |
自动下料至下料输送线 |
0 |
|
|
17 |
下料输送线 |
输送成品 |
0 |
|
三、设备配置
|
名称 |
品牌 |
备注 |
|
导轨、滑块 |
台湾上银/亚德客 |
正品 |
|
气动元件 |
AIRTAC/SMC |
正品 |
|
机器人 |
台达/三扬 |
正品 |
|
|
视觉系统 |
鑫锐特 |
正品 |
|
|
PLC |
台达 |
正品 |
|
|
HMI |
威纶、台达 |
正品 |
|
|
继电器 |
欧姆龙 |
正品 |
|
|
开关电源 |
DALTA、MEANWELL |
正品 |
|
|
异步电机 |
精研 |
正品 |
|
|
分割器 |
山东大学瑞华 |
正品 |
|
|
伺服电机 |
台达 |
正品 |
|
|
步进电机 |
雷赛 |
正品 |
|
|
变频器 |
台达 |
正品 |
|
|
编码器 |
欧姆龙 |
正品 |
|
|
轴承 |
NSK、HRB |
正品 |
|
|
传感器 |
松下 |
正品 |
|
|
磁性开关 |
AIRTAC |
正品 |

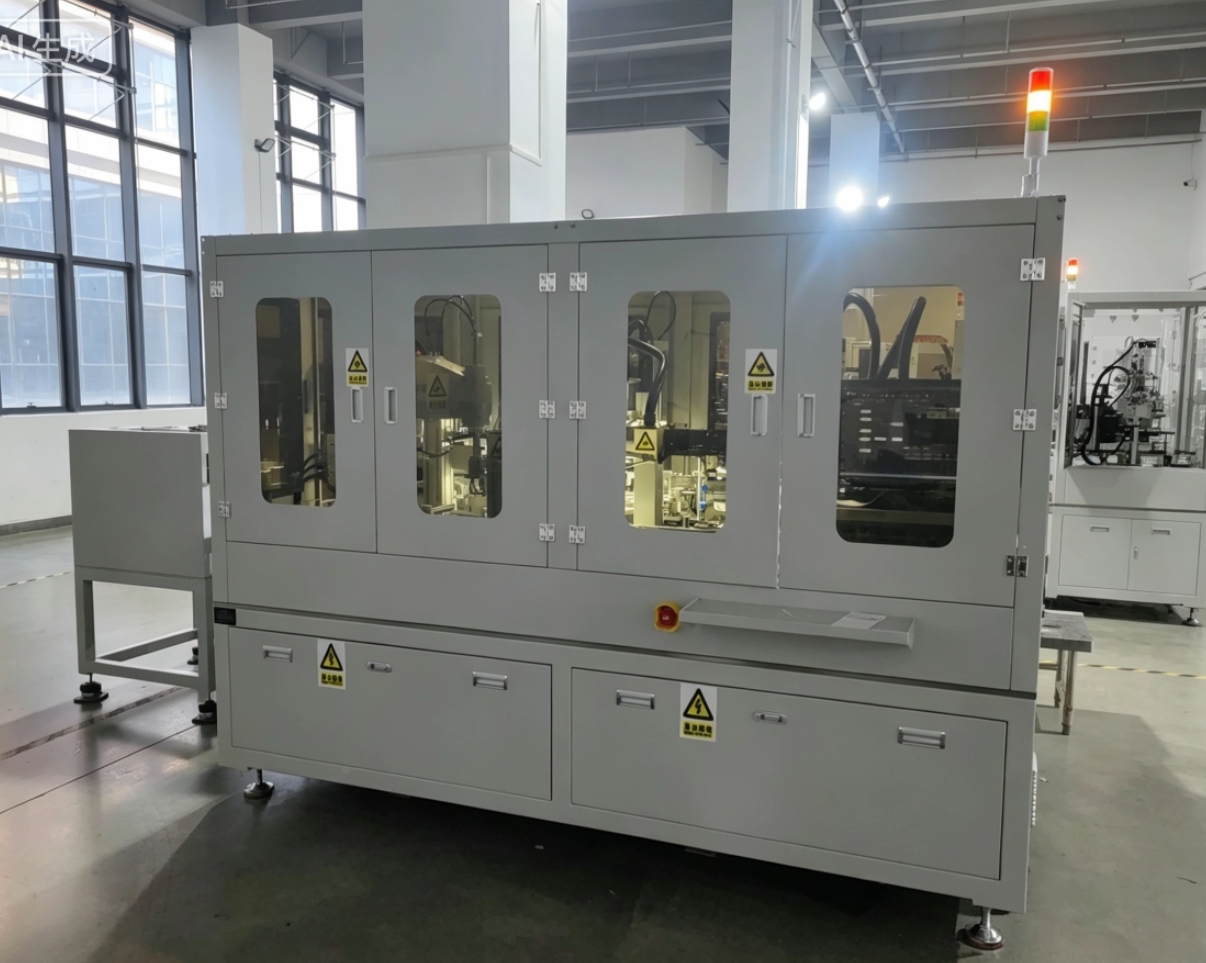

1、设备工作效率：600PCS/H
2、操作人工：1 人
3、额定输入功率：4.5KW
4、设备尺寸：约 3.2*1.8*2M（长*宽*高）
5、设备操作高度 850mm.
