一、核心技术参数表
| 项目 | 参数详情 |
|---|---|
| 适用产品 | 5mm 规格腹腔镜穿刺器，适配多瓣密封圈、四槽密封圈、V 型密封圈全流程组装 |
| 小时产能 | 稳定 800 件 / 小时 |
| 配置人工 | 仅 1名辅助工人 |
| 人工节约 | 替代传统人工全流程组装，可减少 6-8名操作工 |
| 成品良率 | ≥99% |
| 全套工序 | 穿刺密封盖自动上料、多瓣密封圈自动组装、四槽密封圈自动组装、密封盖定位柱 UV 点胶、V 型密封圈自动组装、穿刺大外鞘自动上料、注气阀供料打胶与组装、外鞘与密封盖组件装配压合、自动下料、UV 烘烤固化 |
| 机身设计 | 多圆盘分工位布局、一体式紧凑机身、封闭式防尘结构，适配医疗洁净车间生产标准 |
| 核心配件 | 知名品牌电气、气动元件，保障设备长期稳定运行 |
| 定制能力 | 支持非标结构定制，可无缝对接注气阀组装机、前后端自动化流水线 |
| 适配场景 | 医疗耗材洁净车间规模化量产 |
二、工艺流程分解如下
|
序号 |
说明 |
附图 |
操作人数 |
备注 |
|
1 |
穿刺密封盖自动上料到圆盘 1 工装 |
/ |
0.5 |
交替式托盘供料， 自动圆周定位，自动放入圆盘工装 |
|
2 |
5 m m 密封圈（ 多瓣）自动组装 |
/ |
0 |
振动盘自动供料， 机械手自动组装 |
|
3 |
5mm 密封圈（4 槽）自动组装 |
/ |
0 |
振动盘自动供料， 机械手自动组装 |
|
4 |

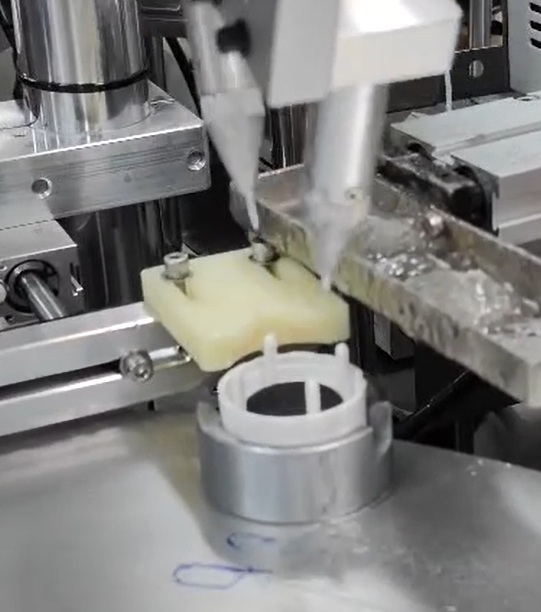

自动点 UV 胶到密 封盖定位柱 |
|
|
自动打 UV 胶 |
|
5 |
5mmV 型密封圈自 动装入圆盘 2 工装 |
/ |
0 |
振动盘自动供料， 机械手自动组装 |
|
6 |
5mm 穿刺大外鞘 自动装入圆盘 2 工装 |
/ |
0.5 |
交替式托盘供料， 自动圆周定位，自动放入圆盘工装 |
|
7 |
注气阀自动上料 |
/ |
0.5 |
注气阀采用托盘供 料，可采用注气阀组装机收料盘 |
|
8 |
注气阀打 UV 胶 |
/ |
0 |
自动打 UV 胶 |
|
9 |
注气阀自动装入穿 刺大外鞘 |
/ |
0 |
机械手自动组装 |
|
10 |
外鞘组件自动装到圆盘 1 密封盖组件 |
/ |
0 |
机械手自动组装 |
|
11 |

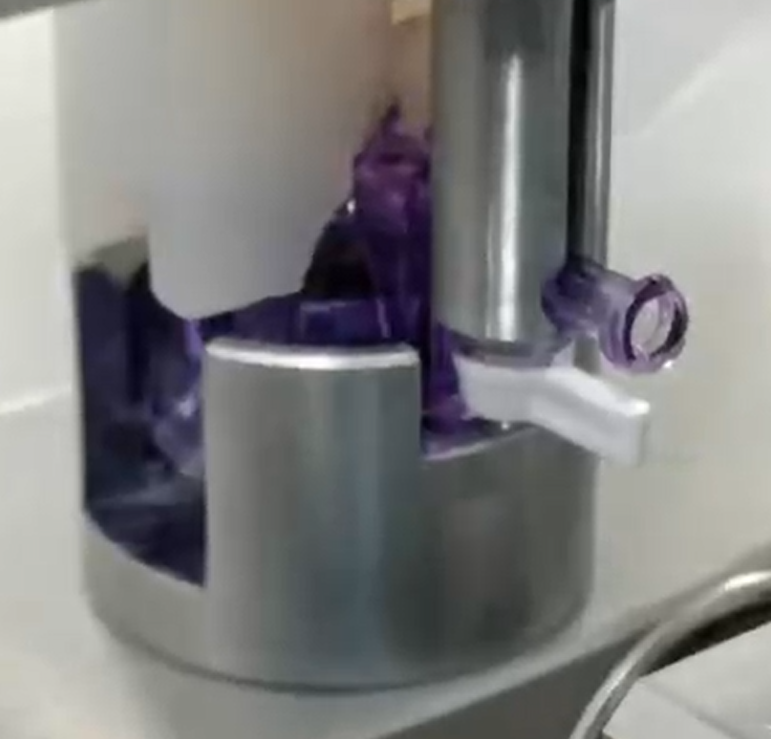

外鞘组件压合 |
/ |
0 |
|
|
12 |

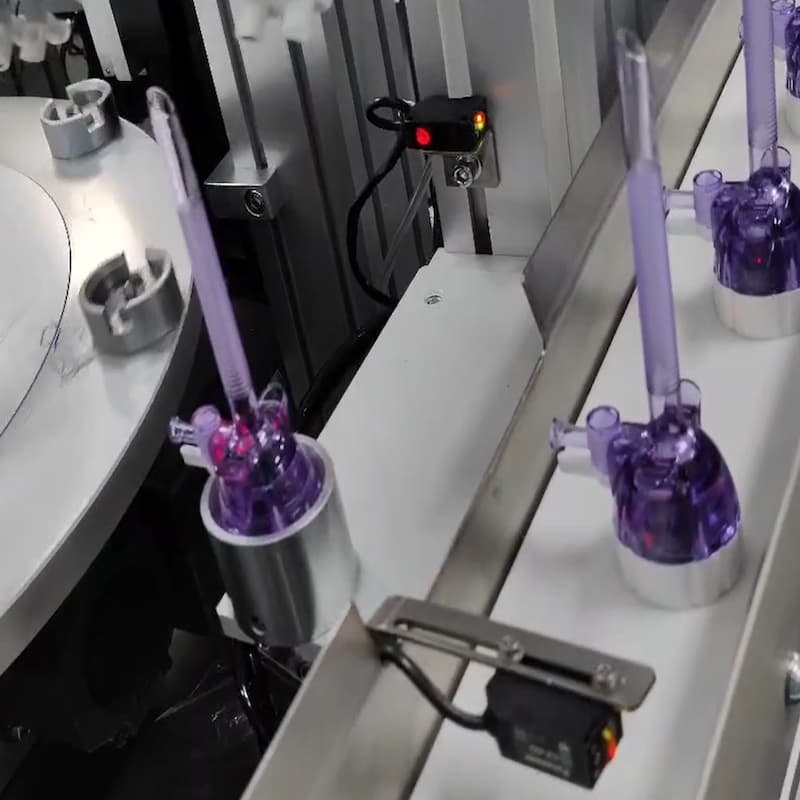

机械手自动下料 |
/ |
0 |
自动下料到 UV 烘烤线 |
|
13 |
UV 烘烤 |
/ |
0 |
UV 烘烤线自动烘烤 |
三、组装设备布局说明
1.设备示意图
四、设备配置
1、组装机 1台
2、专用工装 1套
1、设备工作效率：800PCS/H
2、操作人工：1 人
3、额定输入功率：4KW
4、设备尺寸：约 2*1.2*1.4M（长*宽*高）
5、设备操作高度 800mm.
