1、工艺流程分解如下
|
序号 |
工序 |
说明/示意图 |
操作人数 |
备注 |
|
1.1 |

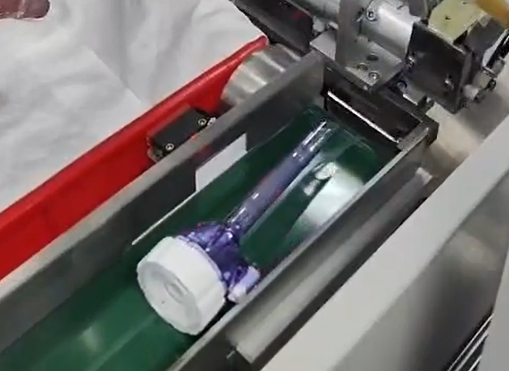

外鞘人工放置到上料输送线 |
|
0.5 |
步进式输送线，可储存约20个产品作为上料缓存 |
|
1.2 |
外鞘自动上料
|
|
0 |
自动 |
|
1.3 |
注气阀自动装入
|
|
0 |
自动 |
|
1.4 |

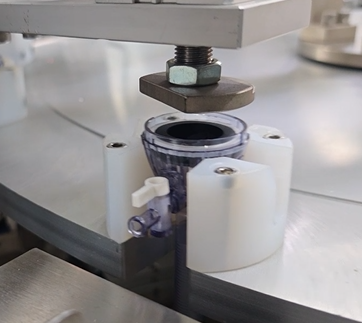

注气阀压接
|
|
0 |
自动 |
|
1.5 |
外鞘壳自动上料
|
|
0 |
自动 |
|
1.6 |

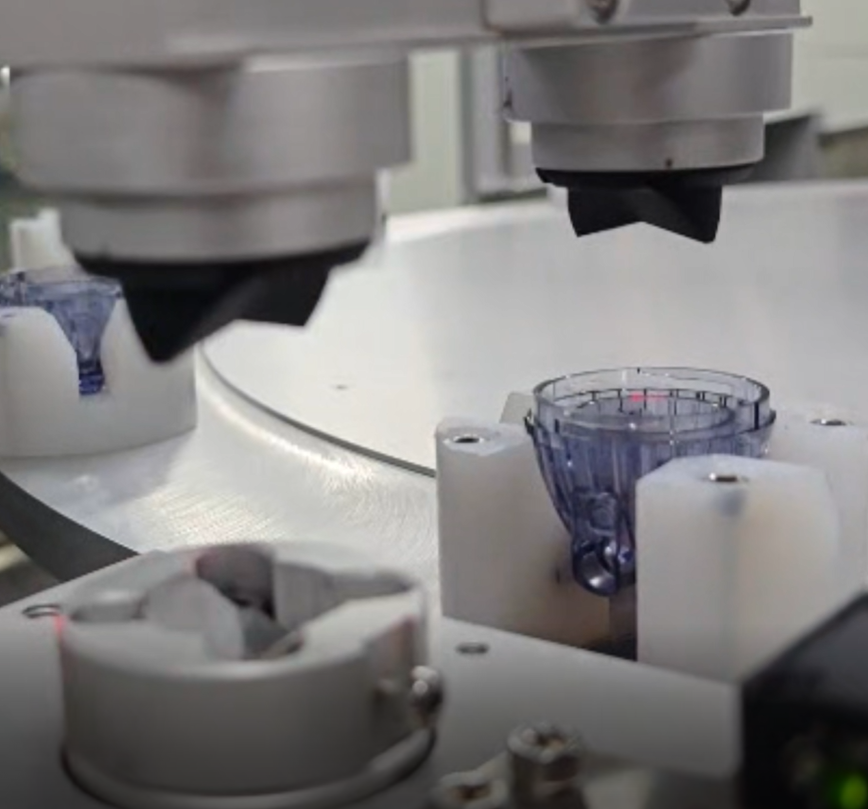

外鞘壳自动组装
|
|
0 |
/ |
|
1.7 |
V型密封圈自动组装 |
|
0 |
自动 |
|
1.8 |
外鞘组件与外鞘壳自动组装 |
|
0 |
/ |
|
1.9 |
人工组装后盖组件并放置到上料输送线 |
|
0.5 |
人工操作 |
|
2.0 |
后盖组件组装 |
0 |
机械手自动组装 |
|
|
2.1 |

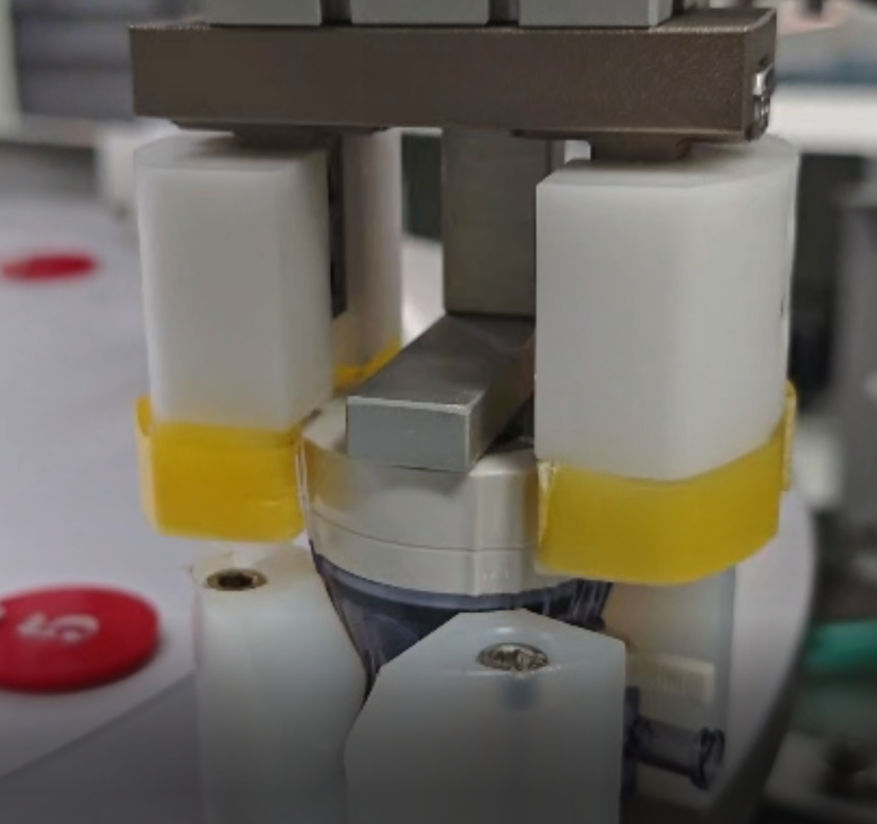

外鞘组件压合 |
0 |
/ |
|
|
2.2 |

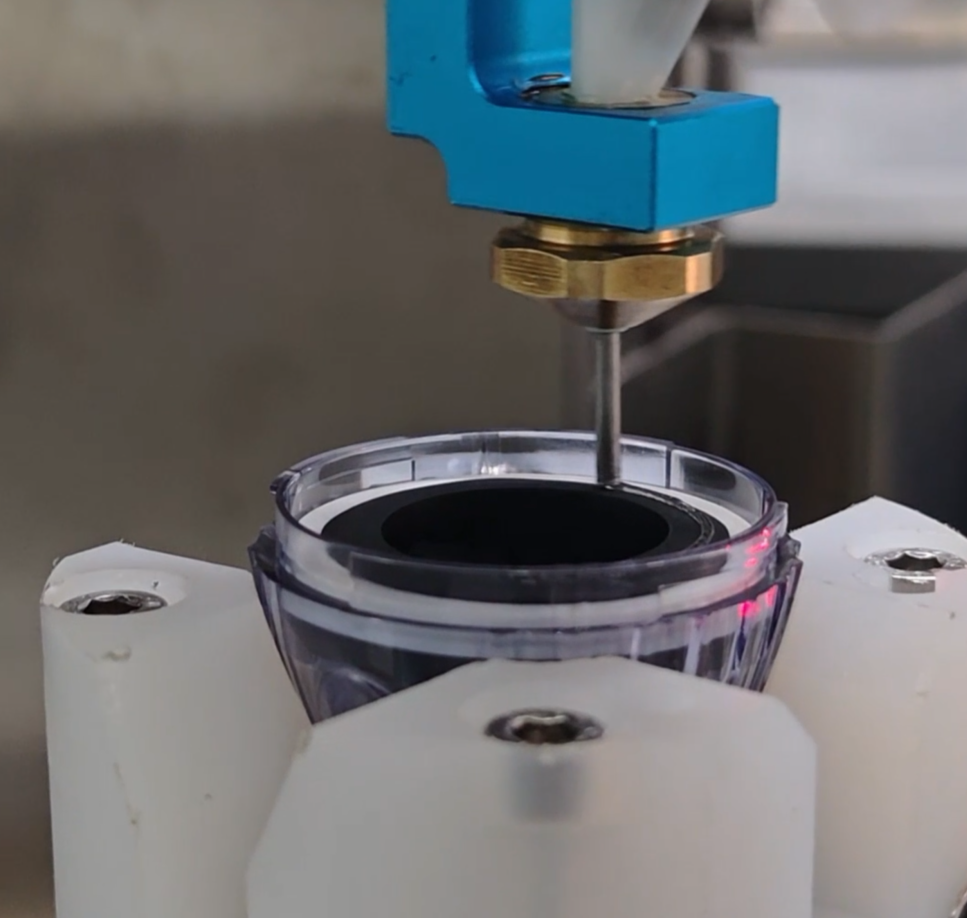

自动喷硅油 |
0 |
/ |
|
|
2.3 |

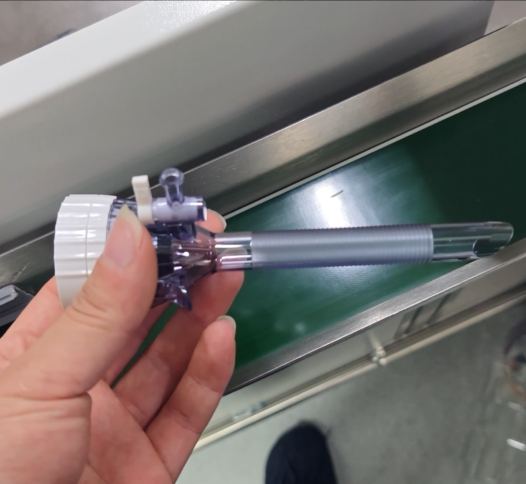

自动下料 |
0 |
二、兼容性

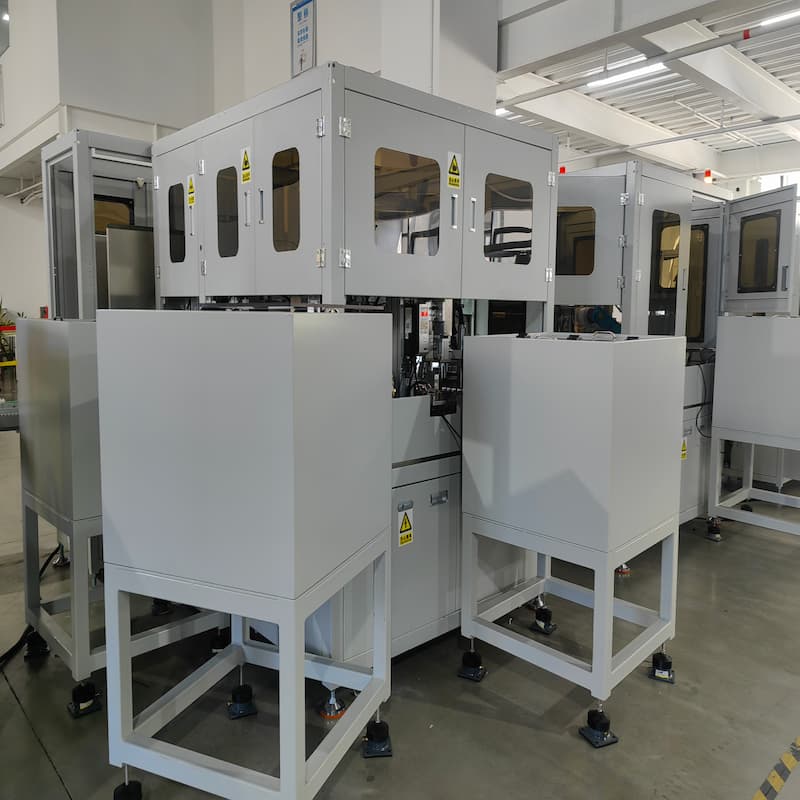

本设备兼容10MM和12MM的腹腔镜穿刺器
三、设备配置
四、基本参数
1、设备工作效率：400PCS/H
2、操作人工：1人
3、额定输入功率：3KW
4、设备尺寸：约3.0*2.0*1.8M（长*宽*高）
5、设备操作高度800mm.
