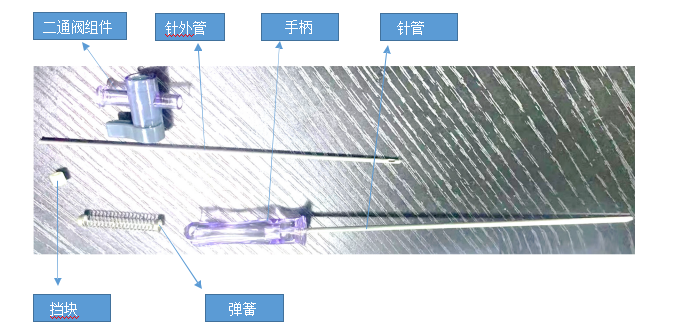

1、工艺流程分解如下
|
序号 |
工序 |
说明 |
操作人数 |
备注 |
|
1 |
二通阀组件自动上 料 |
0 |
二通阀供料 |
|
|
2 |

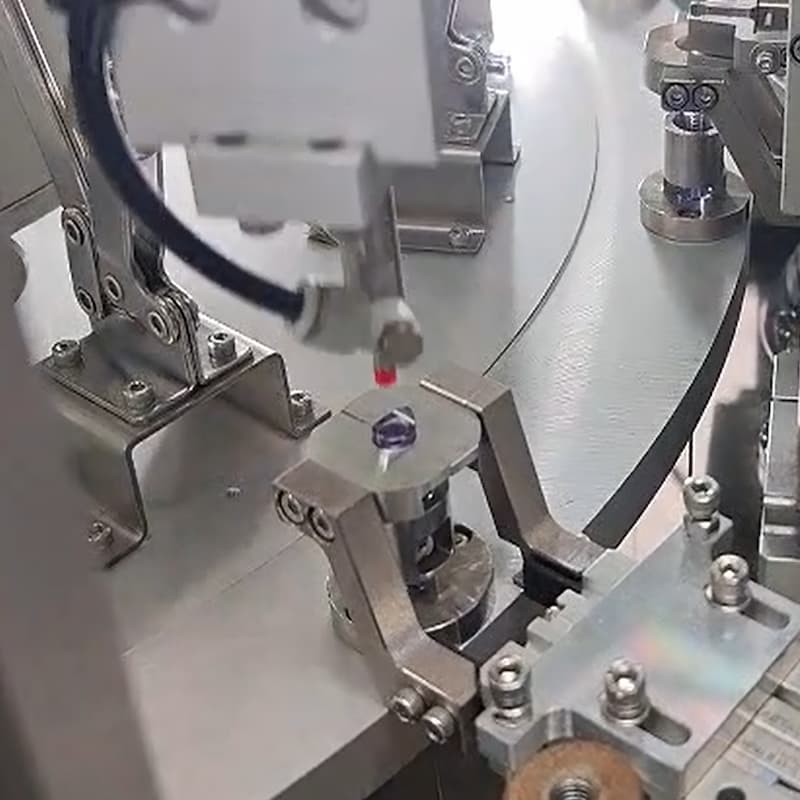

二通阀自动打UV 胶 |
0 |
|
|
|
3 |
手柄自动上料 |
0 |
|
|
|
4 |
针管自动组装 |
0.5 |
人工摆盘并分辨 方向 |
|
|
5 |
挡块自动组装 |
0 |
|
|
|
6 |

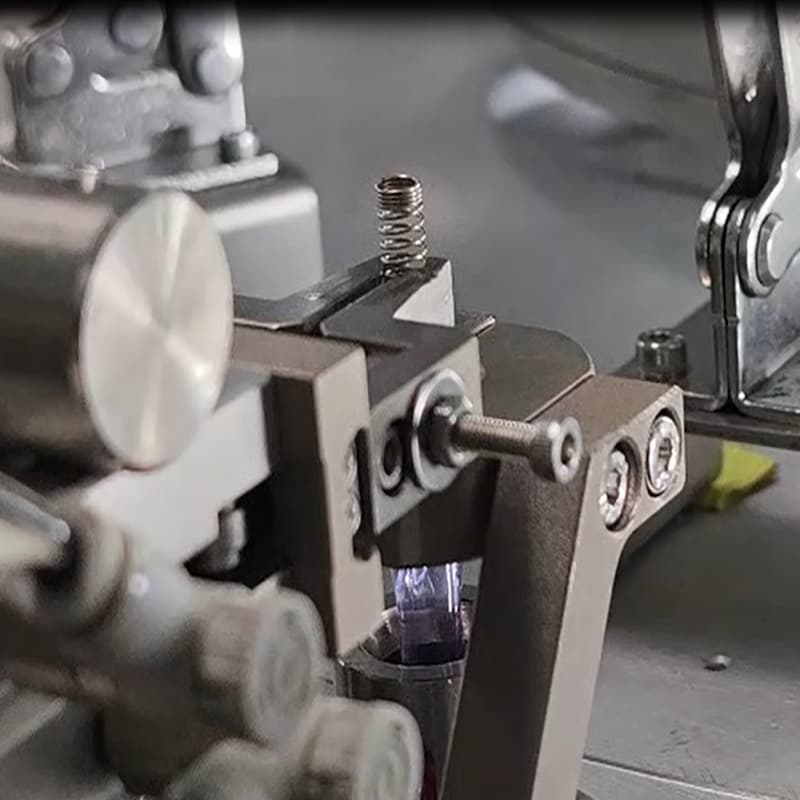

弹簧自动组装 |
0 |
|
|
|
7 |
二通阀自动组装 |
0 |
|
|
|
8 |
UV 固化 |
0 |
|
|
|
9 |
半成品自动下料 |
0 |
|
|
|
10 |
针外管自动上料 |
0.5 |
人工摆盘并分辨 方向 |
|
|
11 |
针外管圆周方向定 位 |
0 |
|
|
|
12 |
视觉检测方向 |
0 |
|
|
|
13 |
自动打 UV 胶 |
0 |
|
|
|
14 |
自动装针外管 |
0 |
|
|
|
15 |

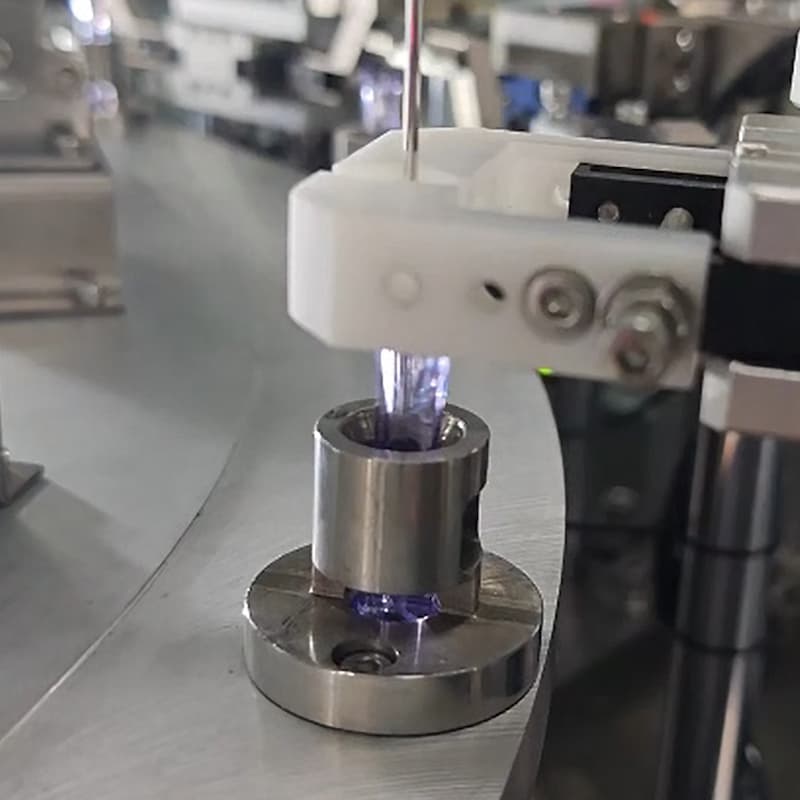

UV 固化 |
0 |
|
|
|
16 |
自动下料 |
0 |
|
|
|
17 |
流量检测 |
0 |
|
|
|
18 |
UV 固化 |
0 |
1、设备工作效率：600PCS/H
2、操作人工：1 人
3、额定输入功率：4KW
4、设备尺寸：约 3.5*1.8*1.8M（长*宽*高）
三、设备配置
|
名称 |
品牌 |
备注 |
|
导轨、滑块 |
台湾上银/亚德客 |
正品 |
|
气动元件 |
AIRTAC/SMC |
正品 |
|
PLC |
台达 |
正品 |
|
HMI |
台达 |
正品 |
|
继电器 |
欧姆龙 |
正品 |
|
开关电源 |
DALTA、MEANWELL |
正品 |
|
异步电机 |
精研 |
正品 |
|
分割器 |
山东大学瑞华 |
正品 |
|
伺服电机 |
台达/禾川 |
正品 |
|
步进电机 |
XFY |
正品 |
|
变频器 |
台达 |
正品 |
|
编码器 |
欧姆龙 |
正品 |
|
轴承 |
NSK、HRB |
正品 |
|
传感器 |
松下 |
正品 |
|
磁性开关 |
AIRTAC |
正品 |
