序号 |
工序名称 |
说明 |
操作人 数 |
备注 |
|
1 |
铜脚自动上料 |
铜脚振动盘供料 |
0 |
|
|
2 |
人工装灯杯 |
人工装灯杯，并套好铜脚 |
1 |
/ |
|
3 |
自动旋铆 1-2 |
采用压力传感器 |
0 |
可根据需求开关此机构 |
|
4 |
自动旋铆 3-4 |
采用压力传感器 |
0 |
可根据需求开关此机构 |
|
5 |
塑料灯杯冲花 |
塑料灯杯冲花机构 |
0 |
可根据需求开关此机构 |
|
5 |
自动下料 |
自动下料到流水线 |
0 |
/ |
|
6 |
下料输送线 |
皮带线输送成品 |
0 |
/ |
|
7 |
人工收料 |
人工收料并检验，摆盘 |
0.5 |
|
二、设备配置
1、 圆盘主机 1 台
三、兼容性说明

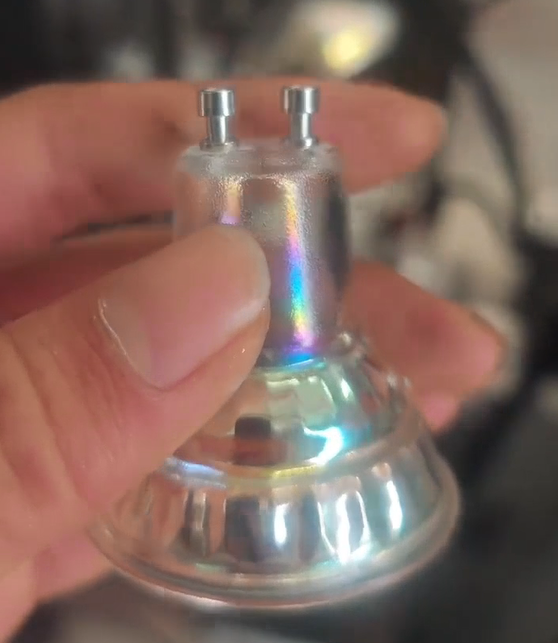

1、本生产线兼容玻璃 GU10 产品与塑料灯杯冲花
1、设备工作效率：1200PCS/H
2、额定输入功率：2KW
3、设备尺寸：约 1.5*1.2*1.5M（长*宽*高）
4、合格率>95%（铜脚铆接固定不能松动至转圈，玻璃不破损）
5、标准件基本配置
|
名称 |
型号 |
品牌 |
备注 |
|
导轨 |
具体型号由根据 设 计而定
|
NSKT、THK、亚德客 |
正品 |
|
丝杆 |
台湾上银、亚德客 |
正品 |
|
|
气动 |
SMC、AIRTAC |
正品 |
|
|
PLC |
台达、汇川 |
正品 |
|
|
HMI |
台达 |
正品 |
|
|
继电器 |
欧姆龙、正泰 |
正品 |
|
|
电源 |
DALTA、MEANWELL |
正品 |
|
|
马达 |
精研、精川 |
正品 |
|
|
割器 |
瑞华 |
正品 |
|
|
伺服 |
禾川 |
正品 |
|
|
步进 |
兴丰元、锐特、雷赛 |
正品 |
|
|
轴承 |
NSK、HRB、KOYO、NTN |
正品 |
|
|
传感器 |
欧姆龙、松下、台达 |
正品 |
|
|
磁性开关 |
AIRTAC |
正品 |
