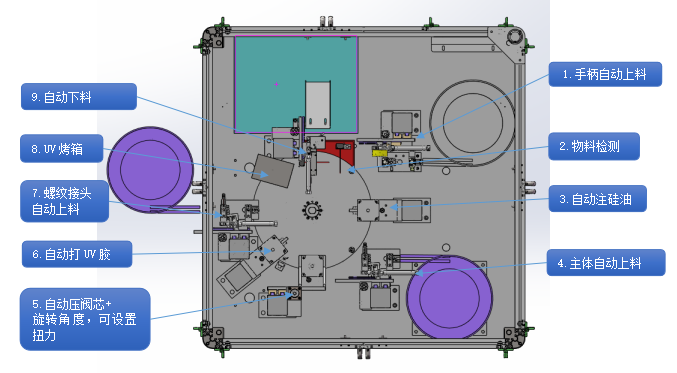

一、工艺流程分解如下
|
序号 |
工序 |
说明 |
操作人数 |
备注 |
|
1 |
阀体自动上料 |
|
0.3 |
振动盘上料 |
|
2 |
物料检测 |
/ |
0 |
|
|
3 |
自动注硅油 |
/ |
0 |
自动注硅油 |
|
4 |
阀芯自动上料上料 |
|
0.3 |
振动盘上料 |
|
5 |
自动压阀芯+旋转固定角度 |
/ |
0 |
|
|
6 |
自动打UV胶 |
/ |
0 |
|
|
7 |
高压螺纹接头自动上料 |
|
0 |
振动盘上料 |
|
8 |
UV烤箱 |
/ |
0 |
UV烤箱烤干 |
|
9 |
自动下料 |
/ |
0 |
下料至托盘 |
二、设备概述

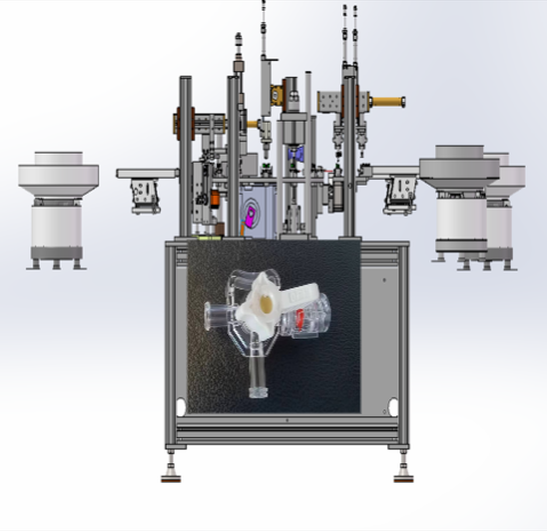

1、自动组装机1台。
2、物料振动盘3个 。
三、基本参数
1、设备工作效率：600PCS/H
2、操作人工：1人 （1人加料以及收料）
3、额定输入功率：3KW
4、设备尺寸：约2.6*1.2*2.1米（长*宽*高）
四、基本配置表
|
名称 |
品牌 |
备注 |
|
导轨、滑块 |
台湾上银、亚德客 |
正品 |
|
PLC |
台达 |
正品 |
|
气动元件 |
AIRTAC/EMC |
正品 |
|
运动控制器 |
鑫锐特 |
正品 |
|
HMI |
威纶、台达 |
正品 |
|
继电器 |
欧姆龙 |
正品 |
|
开关电源 |
DALTA、MEANWELL |
正品 |
|
异步电机 |
精研 |
正品 |
|
伺服电机 |
科伺/禾川 |
正品 |
|
步进电机 |
兴丰元 |
正品 |
|
轴承 |
NSK、HRB |
正品 |
|
传感器 |
松下/同等品牌 |
正品 |
|
磁性开关 |
AIRTAC |
正品 |
