一、工艺描述

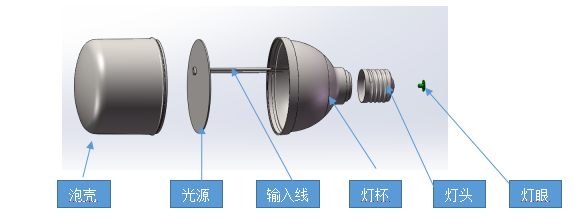

1.产品描述
前段线：
|
序号 |
工序名称 |
说明 |
操作人数 |
备注 |
|
1.1 |
人工上光源板 |
自动上板机上料 |
0.5 |
自动插件机 |
|
1.2 |
保险丝自动供料 |
|
0 |
自动插件机 |
|
1.3 |
自动剥线机 |
|
0 |
自动插件机 |
|
1.4 |
自动插线 |
自动插保险及侧线 |
0 |
自动插件机 |
|
1.5 |
自动下料 |
插件完成自动下料 |
0 |
自动插件机 |
|
2.1 |
自动分板 |
0 |
|
|
|
2.3 |
视觉检测 |
0 |
检测是否缺件 |
|
|
2.4 |
视觉不良下料 |
0 |
|
|
|
2.5 |
灯杯自动供料，人工加料 |
|
0 |
|
|
2.6 |
灯杯自动打胶 |
|
0 |
/ |
|
2.7 |
胶水检测 |
视觉检测导热胶 |
0 |
胶水需要添加显色剂 |
|
2.8 |
打胶不良下料 |
视觉检测不良品自动下料 |
0 |
/ |
|
2.9 |
自动装光源 |
光源自动装入灯杯 |
0 |
光源正面朝上 |
|
2.10 |
自动旋转灯杯 |
旋转灯杯至挂线角度 |
0 |
/ |
|
2.11 |
自动挂侧线 |
自动挂侧线，带压合机构 |
0 |
/ |
|
2.12 |
自动剪线 |
自动剪线 |
0 |
/ |
|
2.13 |
自动翻转下料 |
|
0 |
/ |
后段线：
|
序号 |
工序名称 |
说明 |
操作人数 |
备注 |
|
3.1 |
机械手从前段下料线自动抓取并自动上料到灯头泡壳组装机 |
机械手自动抓取 |
0人 |
机械手自动上料 |
|
3.2 |
自动装灯头 |
兼容E26/27灯头 |
0人 |
|
|
3.3 |
自动测试 |
/ |
0人 |
过程测试并筛选不良品 |
|
3.4 |
自动剪中线 |
/ |
/ |
自动剪中线，中线自动打弯 |
|
3.5 |
自动装铆钉 |
|
0 |
自动装铆钉 |
|
3.6 |
自动铆接 |
|
0人 |
|
|
3.7 |
自动翻转下料 |
/ |
0 |
|
|
3.8 |
自动打胶 |
|
0 |
1. 单工位打胶 2. 胶水规格为2600ML |
|

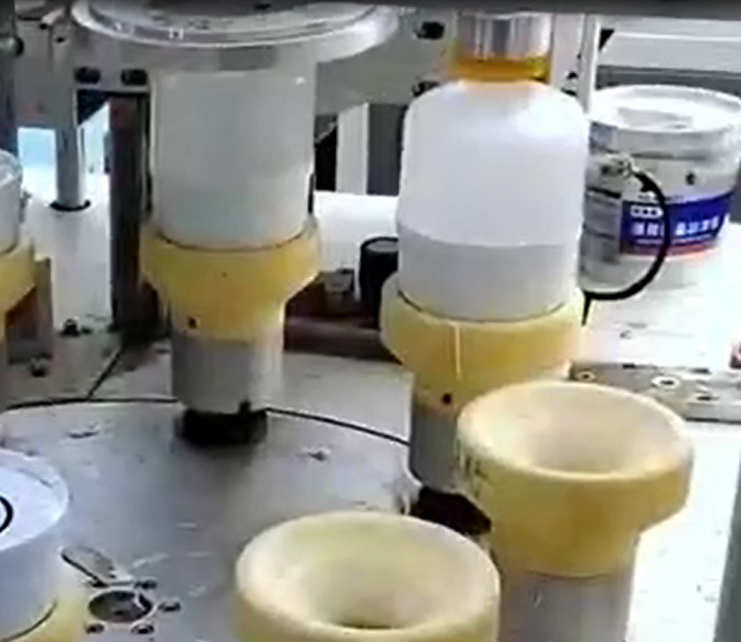

3.9 |
自动装泡壳 |
0.5人 （加料） |
双垛机器人上料机（机器人由甲方提供） |
|
|
3.10 |
自动下料 |
0 |
自动输送至后道工序 |
|
|
3.11 |
自动激光 |
0 |
不含激光器 |
二、设备配置
前段：1、光源板插件机1台（含专用工装2套）
2、分板组装机 1台
3、双垛机器人上料机1台
1）托盘供料
2）不含机器人
后段：1、灯头泡壳组装机1台
1）单工位圆盘
2）包含自动装灯头，泡壳，测试，铆接，打胶等功能
2、下料输送线2条
3、双垛机器人上料机1台
1）托盘供料
2）不含机器人
4、灯头自动上料振动盘（仅兼容E26/E27产品）
5、装灯头圆盘工装1套
6、激光安装机构 1套（不含激光器）
三、兼容性说明
1、本生产线仅兼容E27/E26泡灯产品
2、兼容10W，15W柱型灯（产品最大直径小于80mm）
四、基本参数
1、设备工作效率：1500PCS/H
2、额定输入功率：15KW （不含老化测试功率）
3、设备尺寸：线体占地尺寸 约：6.8*2.6*1.8M（长*宽*高）
4、标准件基本配置
|
序号 |
主要部件名称 |
品牌 |
备注 |
|
1 |
机械手 |
爱普生 |
机械手内部轴控使用ethercat，外部通讯协议使用modbus-tcp和OPCUA |
|
2 |
工控机 |
/ |
根据项目需求定制CPU等配置 |
|
3 |
PLC（嵌入式控制器） |
三菱5U系列/Q系列/R系列 |
工业总线型（ethercat或cclink） |
|
4 |
低压电路元件 |
公牛、施耐德、米思米、怡台达、正泰、西威联 |
线材符合国标，机台间连接用重载连接器 |
|
5 |
触控屏 |
威纶通 |
10寸/7寸）， 带网口（MT-ie系列以上） |
|
6 |
变频器 |
汇川、安川、三菱 |
|
|
7 |
传感器 |
基恩士、松下、欧姆龙 |
光纤、行程开关、压力开关等 |
|
8 |
视觉成像 |
基恩士、海康威视、康耐视 |
|
|
9 |
编码器 |
欧姆龙、多摩川 |
低精度要求经过甲方同意可以选择国产品牌 |
|
10 |
安全传感器 |
欧姆龙、台邦、七普 |
安全光栅等 |
|
11 |
伺服电机 |
三菱、松下 |
伺服（总线通讯型），含驱动器 |
|
12 |
步进电机 |
雷赛 |
含驱动器、用于定位控制的步进电机的驱动器要求使用etherca总线t |
|
13 |
普通电机 |
精研、中大 |
皮带线用精研，单/三相交直流电机等（三相异步电机除外） |
|
14 |
气动配件类 |
亚德客、SMC |
三联件、电磁阀、消声/调节阀、过滤减压阀、节流阀等，各类气缸 、磁性开关、夹爪气缸用SMC品牌（所有气缸都必须选用带磁环配置） |
|
15 |
行星减速机 |
日本新宝、精锐广用、柯雄 |
|
|
16 |
分割器 |
台湾谭子、德仕、三德 |
|
|
17 |
直线导轨 |
上银、亚德客 |
|
|
18 |
动力传输类标准件 |
上银、钮艾斯 |
DD马达、中空旋转平台、丝杆模组、同步带模组、电缸、电动滑台、滚珠丝杆等 |
|
19 |
常规机械配件 |
米思米、怡合达、THK、NSK、SKF |
联轴器、直线轴承、支座、导向轴等 |
