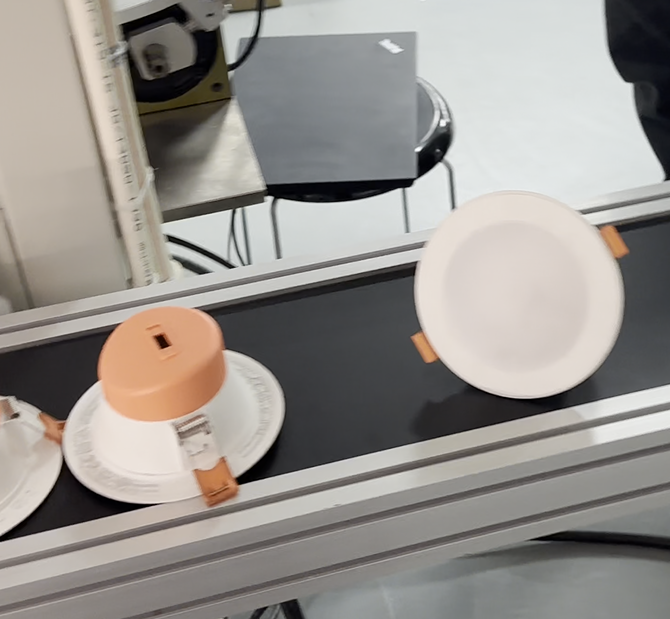

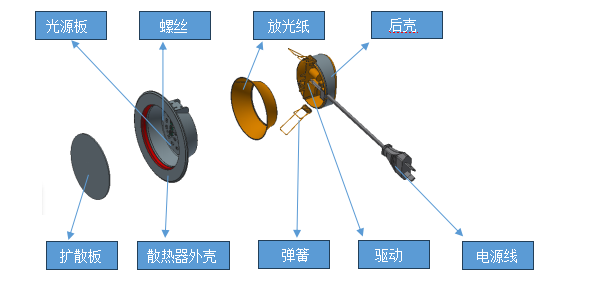

一、产品描述
二、工艺描述
|
序号 |
工序名称 |
说明 |
操作人数 |
备注 |
|
1.1 |
人工上料 |
1 |
人工操作 |
|
|
1.2 |
后壳自动激光 |
0 |
||
|
1.3 |
散热器后壳自动装弹簧 |
0 |
||
|
1.4 |
散热器后壳自动激光 |
0 |
||
|
1.5 |
散热器自动下料 |
0 |
/ |
|
|
2.1 |
人工装驱动到后壳 |
2 |
人工操作 |
|
|
2.2 |
预留打胶机构 |
0 |
适用2600ml装硅胶 |
|
|
2.3 |
散热器外壳组装 |
0 |
/ |
|
|
2.4 |
人工装光源板及反光纸 |
1 |
/ |
|
|
2.5 |
自动锁螺丝 |
0 |
/ |
|
|
2.6 |
视觉检测 |
0 |
/ |
|
|
2.7 |
功率测试 |
0 |
/ |
|
|
2.8 |
扩散板自动供料 |
0 |
/ |
|
|
2.9 |
扩散板检测 |
0 |
/ |
|
|
2.10 |
自动装扩散板 |
0 |
/ |
|
|
2.11 |
自动下料 |
0 |
/ |

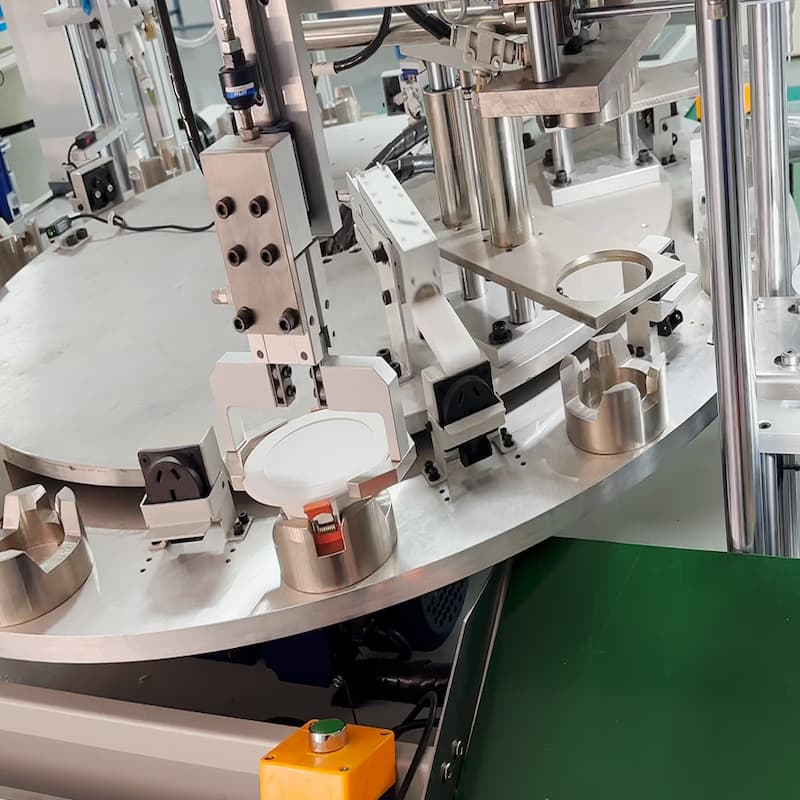

三、设备配置
四、基本参数
1、工作效率：500PCS/H
2、操作人工：约6-8人(不含老化)
2、额定输入功率：4KW
3、设备尺寸：约4.5*2.5*1.8米（长-宽-高）
五、基本配置表
|
名称 |
品牌 |
备注 |
|
导轨、滑块 |
台湾上银/亚德客 |
正品 |
|
气动元件 |
AIRTAC/SMC |
正品 |
|
PLC |
台达 |
正品 |
|
HMI |
威纶、台达 |
正品 |
|
继电器 |
欧姆龙 |
正品 |
|
开关电源 |
DALTA、MEANWELL |
正品 |
|
异步电机 |
精研 |
正品 |
|
分割器 |
山东大学瑞华 |
正品 |
|
伺服电机 |
台达/禾川 |
正品 |
|
步进电机 |
雷赛/锐特 |
正品 |
|
变频器 |
台达 |
正品 |
|
编码器 |
欧姆龙 |
正品 |
|
轴承 |
NSK、HRB |
正品 |
|
传感器 |
松下 |
正品 |
|
磁性开关 |
AIRTAC |
正品 |
