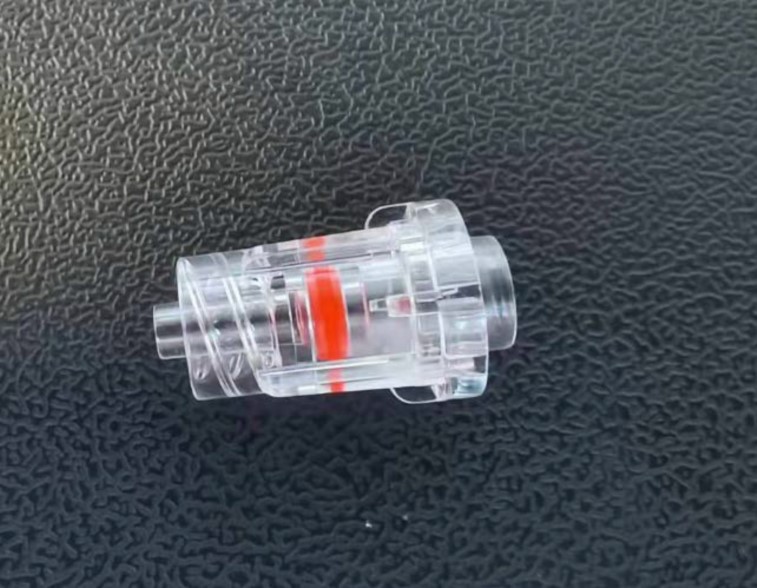

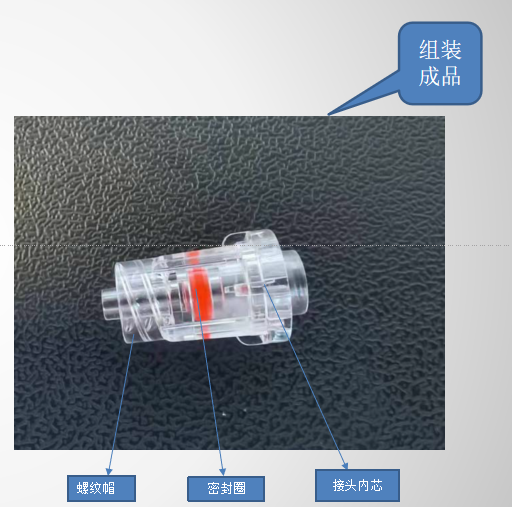

一、产品结构

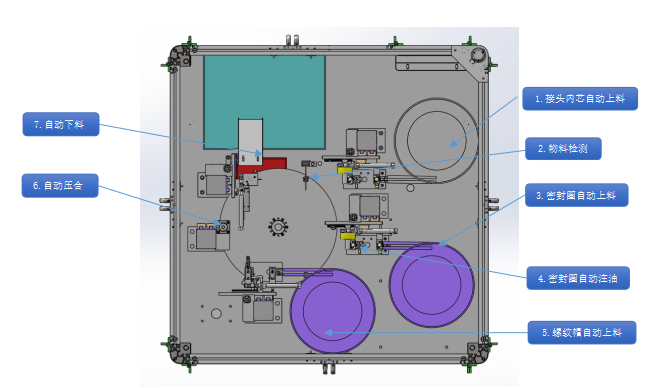

二、工艺流程分解如下
|
序号 |
工序 |
说明 |
操作人数 |
备注 |
|
1 |
接头内芯自动上料 |
|
0.3 |
振动盘上料 |
|
2 |
物料检测 |
/ |
0 |
传感器检测工装里是否有物料 |
|
3 |
密封圈自动上料 |
|
0.3 |
振动盘上料 |
|
4 |
螺密封圈自动注油 |
|
0 |
振动盘上料 |
|
5 |
螺纹帽自动上料 |
|
0.3 |
兼容两种规格，振动盘上料 |
|
6 |
自动压合 |
/ |
0 |
将螺纹帽与接头内芯压合 |
|
7 |
自动下料 |
/ |
0 |
下料至托盘 |
三、设备概述
1、自动组装机1台
2、物料振动盘3个
四、基本配置表
|
名称 |
品牌 |
备注 |
|
导轨、滑块 |
台湾上银、亚德客 |
正品 |
|
PLC |
台达 |
正品 |
|
气动元件 |
AIRTAC/EMC |
正品 |
|
运动控制器 |
鑫锐特 |
正品 |
|
HMI |
威纶、台达 |
正品 |
|
继电器 |
欧姆龙 |
正品 |
|
开关电源 |
DALTA、MEANWELL |
正品 |
|
异步电机 |
精研 |
正品 |
|
伺服电机 |
科伺/禾川 |
正品 |
|
步进电机 |
兴丰元 |
正品 |
|
轴承 |
NSK、HRB |
正品 |
|
传感器 |
松下/同等品牌 |
正品 |
|
磁性开关 |
AIRTAC |
正品 |
